Custo Anual Real de Eletricidade de um Sistema Completo de Geração de Nitrogênio por PSA: Divisão Completa do Consumo Energético

Muitos operadores industriais ignoram um detalhe crítico ao calcular os custos operacionais de geradores de nitrogênio por PSA (Adsorção por Troca de Pressão): a unidade central de produção de nitrogênio consome quase nenhuma eletricidade. O verdadeiro consumo energético provém do sistema de pré-tratamento de compressão e purificação de ar na entrada. Este artigo analisa a consumo energético anual real de um sistema completo de geração de nitrogênio com base em condições operacionais industriais padrão, fornecendo referências precisas de custo para empresas manufatureiras.

Princípio Básico de Funcionamento dos Geradores de Nitrogênio por PSA

A separação de nitrogênio por PSA baseia-se nas taxas diferenciais de adsorção de peneiras moleculares de carbono para moléculas de nitrogênio e oxigênio no ar ambiente. Por meio da comutação automática de válvulas, o sistema separa o nitrogênio do oxigênio, do vapor d’água e de impurezas presentes no ar. Notavelmente, a unidade principal geradora de nitrogênio não contém motores de alta potência, componentes aquecedores nem peças operando sob alta pressão. Seus únicos componentes operacionais são sistemas de controle PLC, válvulas direcionais eletromagnéticas, sensores de pressão e outras peças auxiliares de baixa potência, tornando seu consumo de energia quase desprezível nos orçamentos energéticos de sistemas industriais.

Condições-Padrão de Operação para Ensaios

Para garantir dados de energia precisos e alinhados com o setor, todos os cálculos são baseados em condições industriais-padrão fixas: fluxo de saída de nitrogênio de 100 Nm³/h, pureza de nitrogênio de 99,99%, ponto de orvalho do gás final de -60 ℃, pressão de saída de nitrogênio de 0,6 MPa, temperatura ambiente de 20 ℃, altitude de 200 m, relação ar-nitrogênio de 4,0, com o consumo de energia da bomba de água de refrigeração excluído.

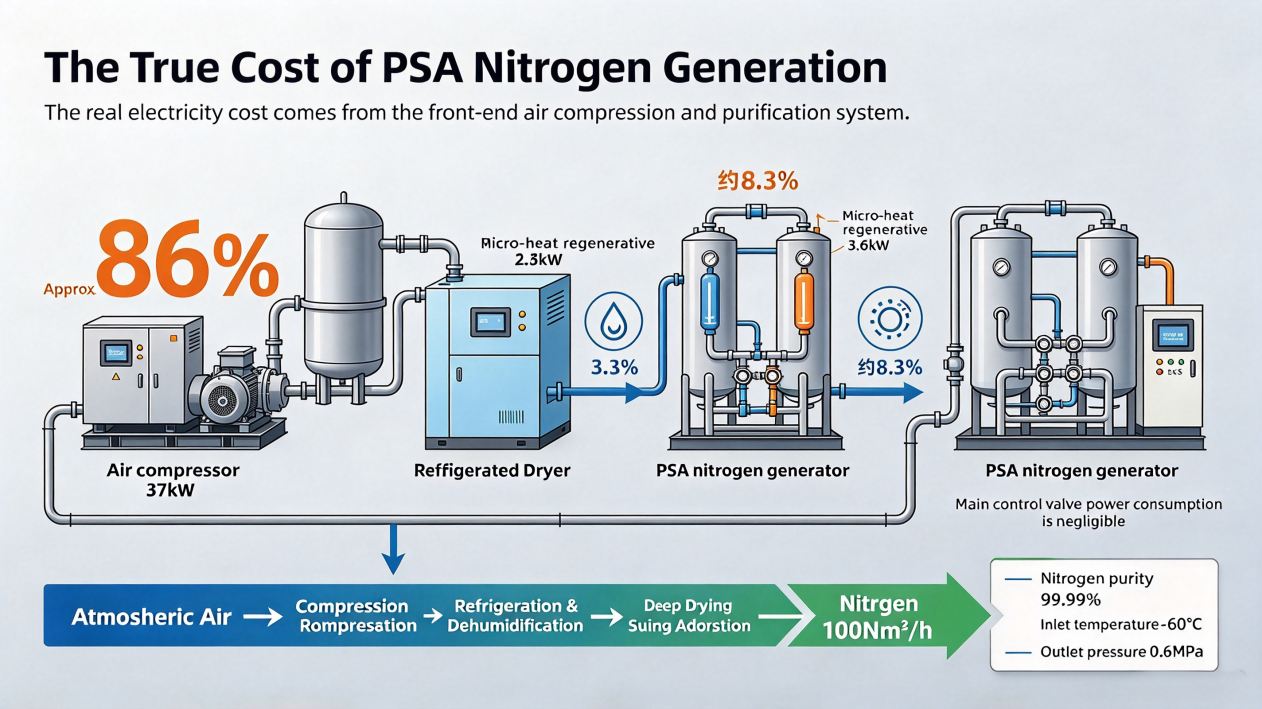

Divisão do Consumo de Energia do Sistema Completo

1. Compressor de Ar (86% do Consumo Total de Potência)

O ar atmosférico não pode ser processado diretamente por geradores de nitrogênio. Compressores de ar são necessários para comprimir o ar ambiente a 0,7–0,8 MPa, fornecendo assim gás bruto estável para a produção de nitrogênio. Para as condições de trabalho-padrão acima, um compressor de ar de 37 kW é utilizado, representando 86% do consumo total de potência do sistema  — o componente consumidor de energia absolutamente principal de todo o sistema.

2. Secador de Ar por Refrigeração (5,3% do Consumo Total de Potência)

Como dispositivo primário de purificação, o secador refrigerado remove água líquida e vapor de água de grandes partículas do ar comprimido, reduz a umidade do ar antecipadamente e diminui significativamente a carga operacional do secador de adsorção a jusante. O consumo de energia correspondente deste equipamento é de 2,3 kW, representando 5,3% do consumo total de energia do sistema.

3. Secador de Adsorção Microtérmico (8,3% do Consumo Total de Energia)

O consumo de energia do secador de adsorção microtérmico não provém de operação contínua, mas sim de aquecimento periódico durante a regeneração. O aquecimento regular, a liberação de pressão e a purga são essenciais para remover o vapor de água profundamente adsorvido pelas peneiras moleculares, manter o padrão ultra-baixo de ponto de orvalho a -60 ℃ e proteger a vida útil e a eficiência operacional das peneiras moleculares de carbono no gerador de nitrogênio. Seu consumo de energia correspondente é de 3,6 kW, representando 8,3% do consumo total de energia do sistema.

Vale ressaltar que um secador refrigerado isolado não consegue atender ao requisito de ponto de orvalho profundo de -60 ℃ para a produção de nitrogênio de alta pureza, tornando o secador por adsorção um dispositivo essencial de purificação para condições operacionais de alto padrão.

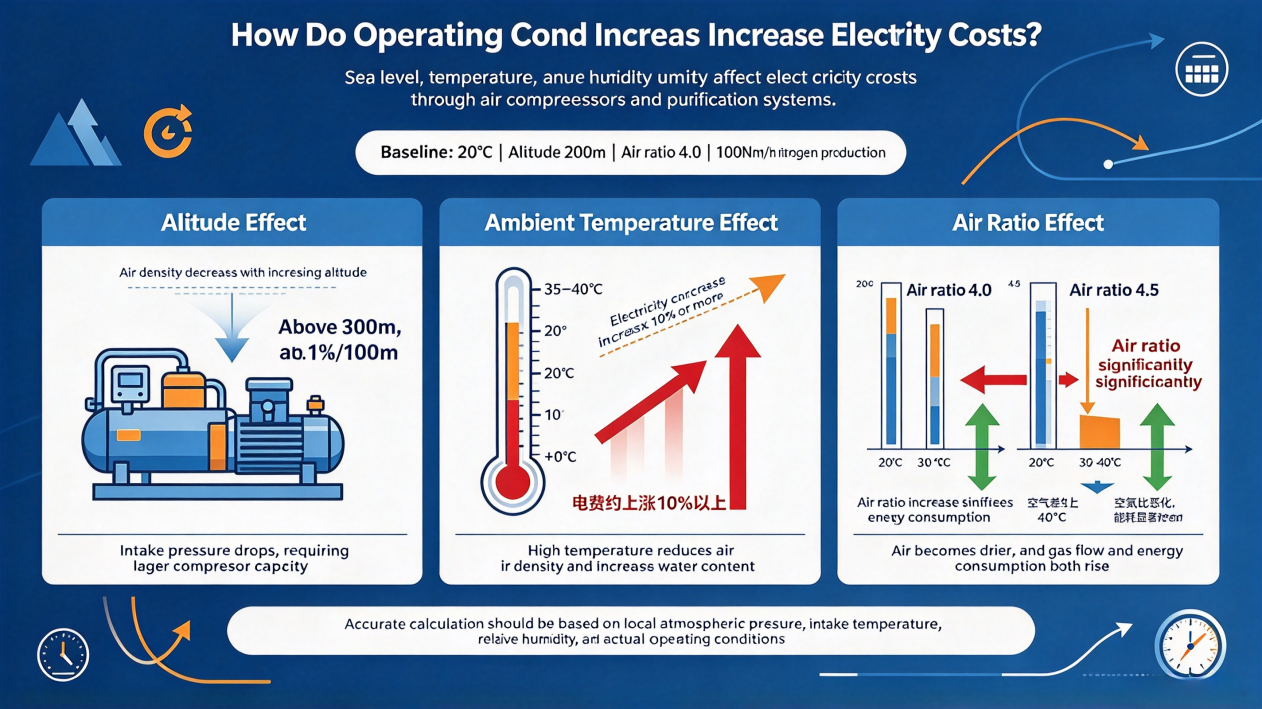

Fatores ocultos que afetam o consumo energético do sistema

1. Impacto da altitude

O cálculo-padrão adota uma altitude de 200 m, com atenuação mínima da densidade do ar, e o projeto convencional de margem de equipamentos compensa pequenas perdas no ar de admissão. Para ambientes operacionais acima de 300 m de altitude, cada aumento de 100 m na altitude provoca uma perda de 1 % no ar de admissão, exigindo saída de potência adicional para compensação e elevando os custos totais de eletricidade.

2. Flutuação da temperatura ambiente

20 °C é a temperatura ideal de projeto para equipamentos de geração de nitrogênio, com alta densidade de ar e umidade estável para manter o consumo energético padrão. Se a temperatura do ambiente de trabalho subir para 35–40 °C, a densidade do ar diminui e o teor de água no ar aumenta drasticamente, elevando diretamente o consumo total de energia do sistema em mais de 10 %.

3. Discrepância na relação ar–nitrogênio

O cálculo padrão baseia-se numa relação ar–nitrogênio de 4,0. Qualquer desvio dessa relação ideal resultará num aumento substancial do consumo energético, gerando uma diferença significativa de custos ao longo da operação.

Ponto Principal

Para empresas industriais que utilizam sistemas de geração de nitrogênio por PSA, a otimização da eficiência energética e a redução dos custos com eletricidade devem concentrar-se na modernização e no ajuste dos compressores de ar e dos equipamentos de purificação pré-tratamento, e não no próprio gerador de nitrogênio, que opera com baixa potência. A altitude, a temperatura ambiente e a relação ar–nitrogênio são também variáveis-chave que não podem ser ignoradas no controle diário dos custos energéticos.
